Mithilfe der Visualisierungs-Vorlagen können Visualisierungen schneller und standardisiert erstellt werden. Die Visualisierungs-Vorlagen sind unter Komponenten zu finden.
Beim Aufruf der Funktion werden alle schon vorhandenen Vorlagen in einer Tabelle angezeigt. Vorlagen können neu erstellt, bearbeitet, dupliziert und gelöscht werden.
Erstellen von Vorlagen
Bei der Erstellung einer neuen Vorlage öffnet sich die aus der Visualisierung bekannte Visualisierungsfläche mit einem grünen Knoten in der Mitte und einer Liste von möglichen auswählbaren Asset-Klassen an der linken Seite.
Im ersten Schritt wird die relevante Asset-Klasse in den grünen Knoten gezogen. Sobald der Knoten einen Inhalt hat, werden automatisch neue Nachbarknoten mit Abhängigkeiten zum originalen Knoten hinzugefügt.
In die Nachbarknoten können nun ebenfalls in Abhängigkeit stehende Asset-Klassen eingefügt werden. Dazu muss aus der linken Liste eine Asset-Klasse in den Knoten gezogen werden.
Per Rechtsklick oder langen Linksklick auf einen Knoten öffnet sich ein Kontext-Menü.
Asset entfernen: Entfernt diesen Knoten wieder aus der Vorlage und alle an ihm verbundenen Knoten.
Keine Aktion: Das Kontext-Menü wird verlassen.
Setze Asset-Details: Erlaubt es, weitere Details zu anzugeben. Hier erscheint eine Liste mit möglichen Attributen des Assets. Sind hier Inhalte eingetragen, so werden nur Assets berücksichtigt, bei denen das entsprechende Attribut diesem Inhalt entspricht.
Per Rechtsklick oder langen Linksklick auf einen Pfeil zwischen zwei Knoten öffnet sich ein Kontext-Menü.
Link-Typ setzen: Erlaubt es, eine Auswahl zu treffen, die Art der Verknüpfung zu wählen, die zwischen den beiden Assets gelten/erstellt werden sollen.
Keine Aktion: Das Kontext-Menü wird verlassen.
Leerer Link: Entfernt den zuvor gesetzten Link wieder.
Sind alle relevanten Asset-Klassen hinzugefügt und die Einstellungen für die Visualisierungs-Vorlage vorgenommen, wird über die Auswahl von Speichern ein Fenster geöffnet. Darin wird abschließend ein Name für die Visualisierungs-Vorlage angegeben und mit OK bestätigt.
Anwenden von Vorlagen
Um eine erstellte Visualisierungs-Vorlage anzuwenden, sind folgende Schritte auszuführen:
Das zu visualisierende Asset durch Doppelklick im Asset-Baum oder durch ziehen auf die Visualisierungsoberfläche auswählen.
In der Visualisierungsoberfläche den Knoten auswählen.
In der Menüleiste Vorlage anwenden auswählen.

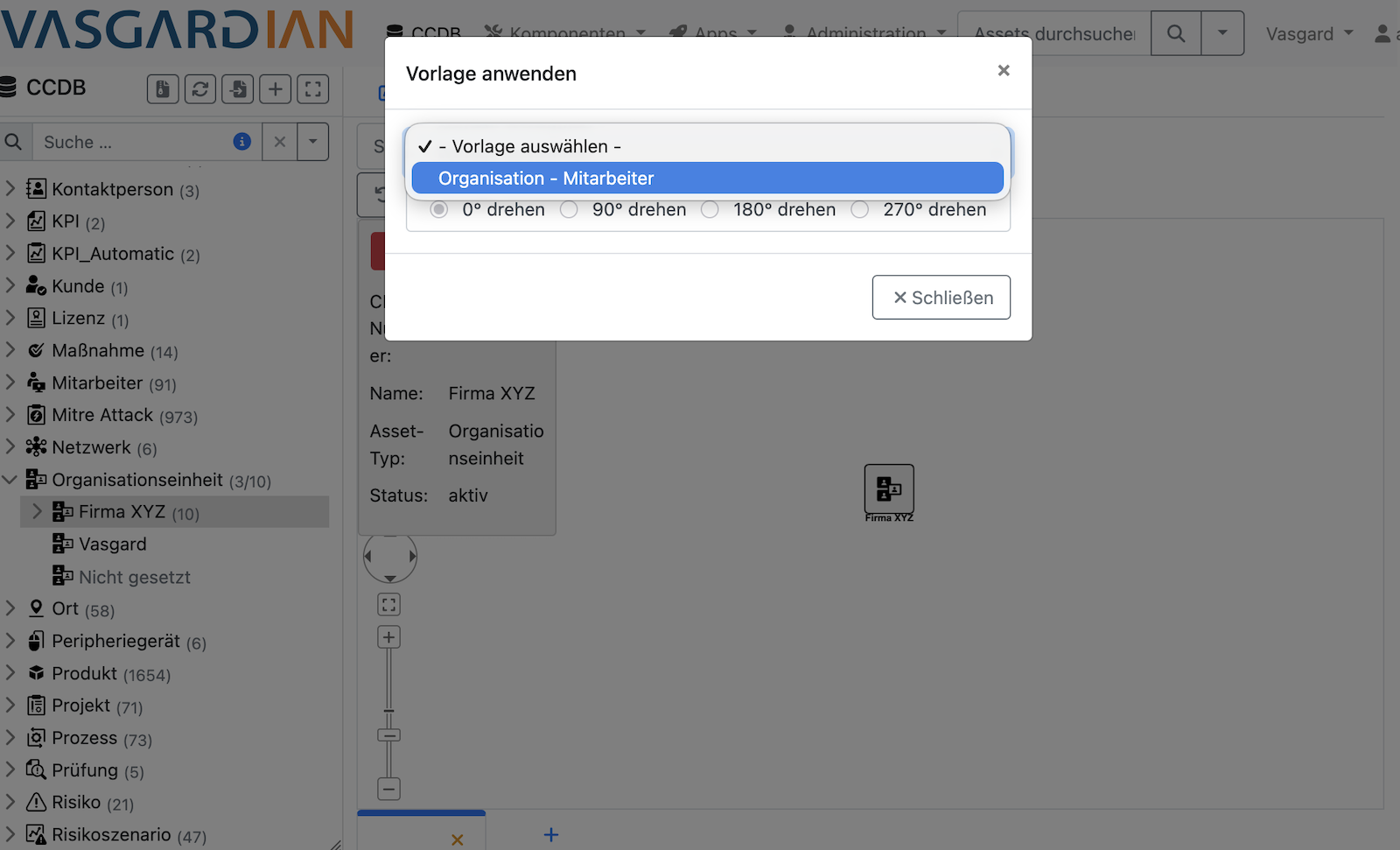

Es erscheint ein Fenster in dem die gewünschte Vorlage ausgewählt werden kann. Nach der Auswahl wird die Visualisierung, wie in der Vorlage festgelegt, dargestellt.
